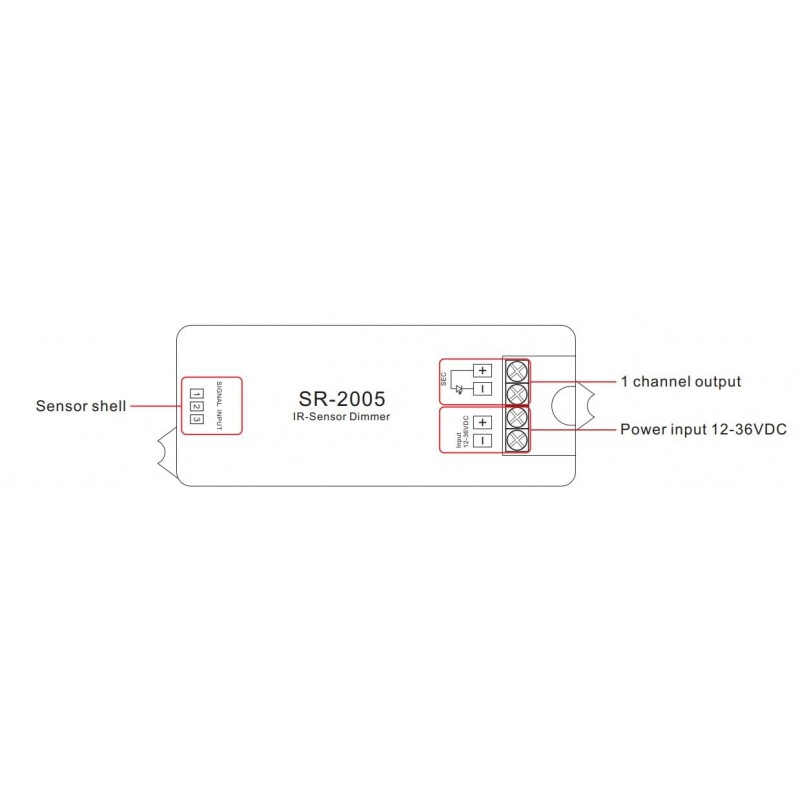

Interrupteur avec capteur de proximité IR 12-36V 1Ch 3A

Interrupteur avec capteur de proximité infrarouge

L'interrupteur SR-2005 est un gradateur infrarouge à détecteur de mouvement à haute sensibilité et d'une portée de détection maximale de 6 cm. Le gradateur à capteur IR est conçu avec une taille compacte, une sortie à canal unique et est disponible en version à courant constant.

La lumière s'allume et s'éteint lorsque vous mettez votre main sur la zone de détection ou lorsque vous l'éloignez de celle-ci et une durée de gradation se produit lorsque votre main reste dans la zone de détection pendant un certain temps (cycle de gradation : plus foncé-plus clair-plus foncé-plus foncé-plus clair...). Chaque cycle de gradation dure environ 16 à 20 secondes.

Le variateur à capteur permet d'obtenir une gradation douce et sans scintillement. Conçu avec une fonction de mémoire, ce variateur IR peut se souvenir de la dernière luminosité lors de la remise sous tension.

Comment cela fonctionne-t-il ?

L'interrupteur à capteur IR est un interrupteur de proximité. Lorsqu'il détecte une présence, il active ou désactive le circuit, et vice versa. C'est-à-dire qu'il maintient la fonction jusqu'à ce qu'il détecte le nouveau signal. Exemple : si, la lumière étant éteinte, nous passons notre main sur la zone de détection du capteur, celui-ci allumera la lumière et la main restera allumée jusqu'à ce que nous passions à nouveau notre main et éteignions la lumière.

Applications des capteurs de proximité IR

Le capteur d'interrupteur IR est un dispositif parfait à placer dans les endroits où un allumage automatique est nécessaire, par exemple sous les meubles de la cuisine, dans les miroirs, dans les installations de bandes LED encastrées, de sorte que lorsque vous passez votre main, l'interrupteur est activé et la lumière s'allume, et s'éteint à nouveau lorsqu'il détecte un mouvement.

Caractéristiques du capteur interrupteur infrarouge

• Haute sensibilité.
• Portée de détection Max 6cm (capteur IR).
• La longueur de la ligne du capteur est >1M.
• La lumière s'allumera ou s'éteindra lorsque votre main apparaîtra ou s'éloignera dans la zone de détection et il y aura une durée de diminution de la lumière.
• Lorsque votre main reste dans la zone de détection pendant un certain temps (cycle de lumière faible : plus sombre, plus clair, plus sombre, plus clair...).
• Chaque durée d'atténuation de la lumière recyclée (plus sombre, plus brillante, plus sombre) est de 16 à 20 secondes.
• La lumière est faible, douce et tamisée et change sans aucun flash.
• La fonction "Mémoire" permet de se souvenir de la dernière luminosité lorsque l'appareil est remis en marche.

Schéma de câblage du capteur de l'interrupteur IR
