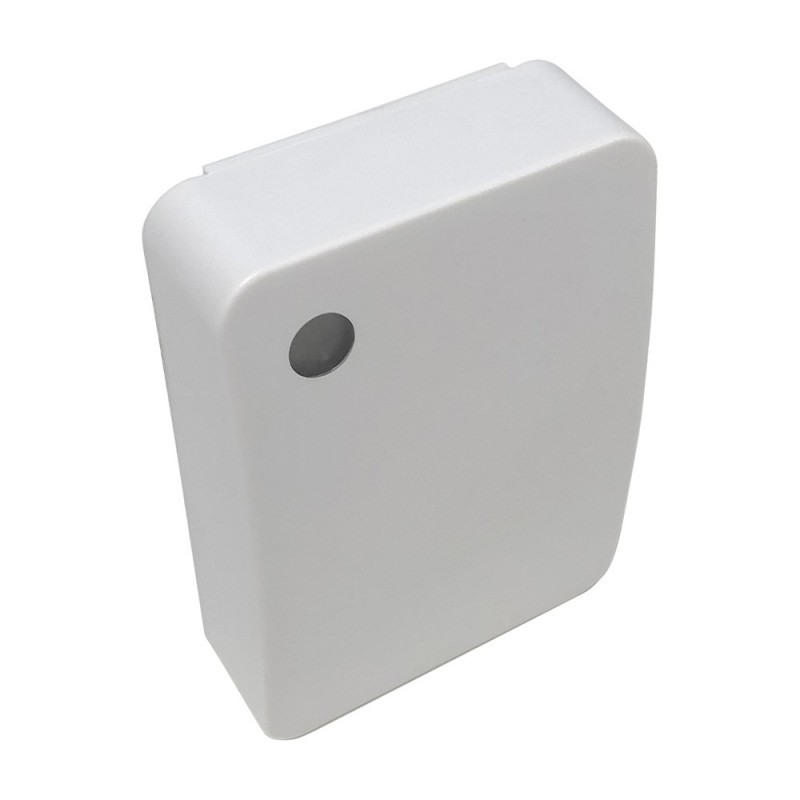

Détecteur de présence micro-ondes à 360º, saillie IP20
Détecteur de présence micro-ondes à 360º, saillie IP20
Détecteur de présence micro-ondes à 360º, saillie IP20
Détecteur de présence micro-ondes à 360º, saillie IP20

Détecteur de présence micro-ondes à 360º, saillie IP20

Référence :S2180
Vous avez dépassé la quantité disponible en stock
En stock 530 unités
Fiche de données

Détecteur de présence par micro-ondes offrant un angle de détection de 360º. Modèle mural à installer en saillie. Les détecteurs micro-ondes ont l'avantage de capter les mouvements même à travers les portes, panneaux, vitres et cloisons fines.

  • 230 V
  • 1000 W LED max.
  • 360º
  • Rayon de détection : 1 à 8 mètres
  • IP20
Envoi possible vers l'Afrique
public
Pour toute demande d'envoi vers l'Afrique, veuillez contacter notre service commercial : commercial@barcelonaled.fr
Vous avez besoin d'aide?

L-V: 9 - 18h

Détecteur de présence par micro-ondes à 360º de saillie

Ce détecteur de présence par micro-ondes est un système innovant permettant un meilleur contrôle de votre consommation d'énergie. Pratiques, les capteurs d'ondes électromagnétiques haute fréquence (5,8 GHz) intégrés au circuit du détecteur permettent d'automatiser la gestion des installations lumineuses.

Le détecteur de présence par micro-ondes s'active aussitôt qu'il décèle un mouvement attribué à un être humain dans son champ de détection. L'appareil est capable de faire la distinction entre jour et nuit (il est configurable pour ne fonctionner que de nuit, que de jour ou les deux).

Pourquoi un détecteur de présence par micro-ondes ?

Les détecteurs de présence par micro-ondes ont l'avantage de savoir détecter les mouvements même à travers les portes, panneaux, vitres ou même cloisons fines. C'est l'option parfaite pour les espaces de type bureaux cloisonnés, entrepôts industriels ou installations multisalles, grâce à une efficacité supérieure aux capteurs par infrarouges.

Installation

Monter et configurer un détecteur micro-ondes est on ne peut plus simple. Voici les étapes à suivre :

  • Coupez l'électricité et vérifiez que le circuit n'est plus sous tension.

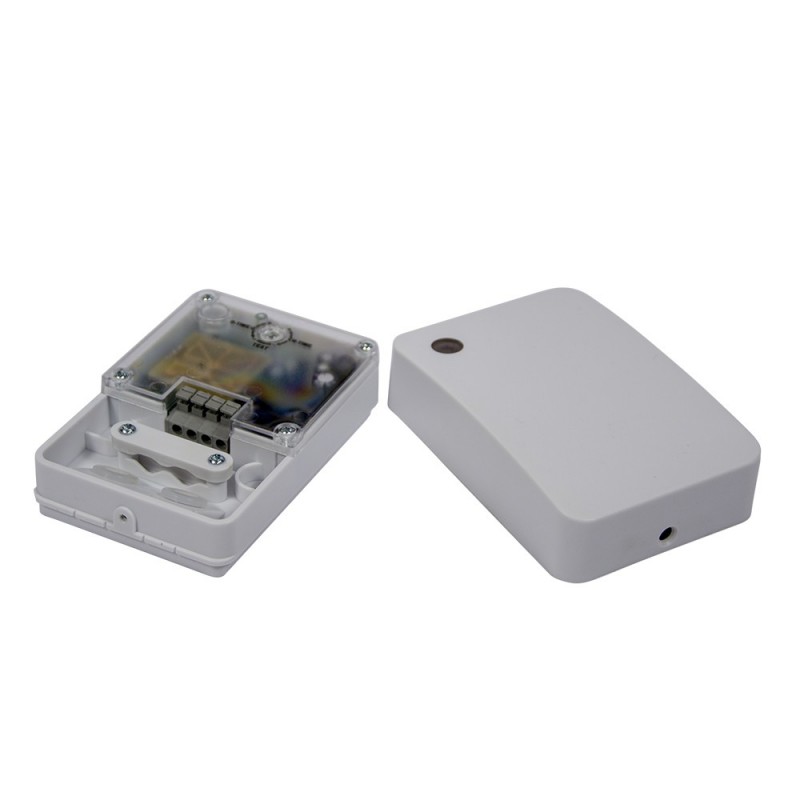

  • Dévissez le couvercle du détecteur de présence, fixez la base au mur et effectuez les branchements nécessaires à l'arrière.

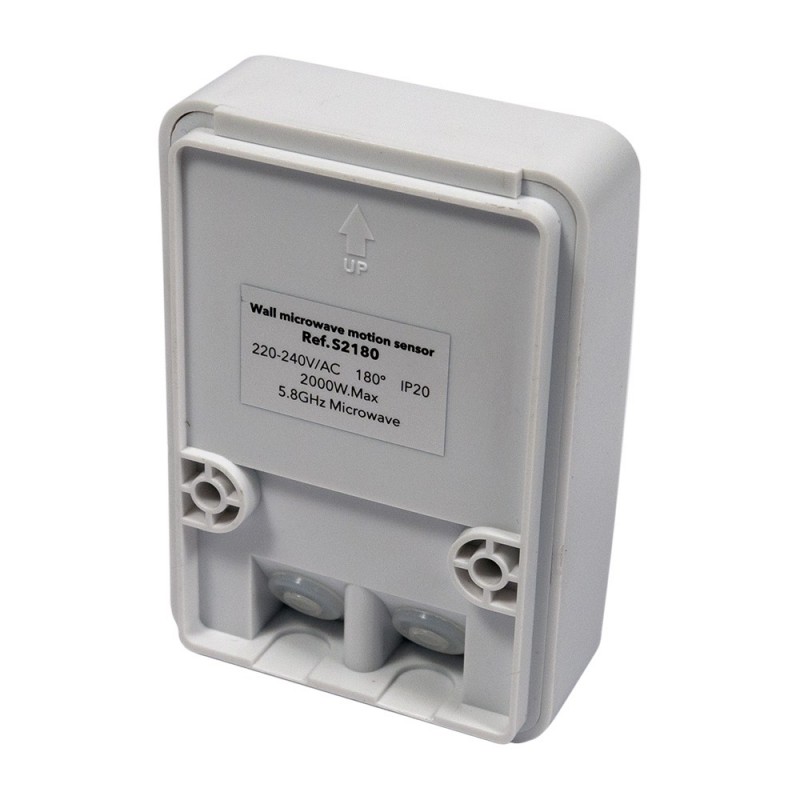

  • Installez le détecteur en respectant les instructions à l'arrière du boîtier (flèche UP vers le haut).
  • Encastrez le détecteur dans le boîtier accroché au mur, et fixez-le avec une vis.
  • Rallumez l'électricité et testez l'installation. Le pilote lumineux reste allumé.

Pour configurer le détecteur, il suffit d'ajuster les molettes situées à l'intérieur :

  • Coupez l'électricité et ouvrez le détecteur pour accéder aux connexions et aux molettes à l'intérieur du boîtier.
  • Avec la molette en position centrale, le système s'activera tant de jour que de nuit, pendant 5 secondes.
  • Avec la molette tournée vers la droite, le circuit ne s'activera que de jour, pour une durée à ajuster entre 10 secondes et 15 minutes.
  • Avec la molette tournée vers la gauche, le circuit ne s'activera que de nuit, pour une durée à ajuster entre 10 secondes et 15 minutes.

Le détecteur ne réagit pas correctement. Que faire ?

Dans la plupart des cas, de petits ajustement s'avéreront nécessaires pour obtenir du détecteur qu'il fonctionne comme vous le souhaitez. Voici les points à contrôler :

  • Le détecteur n'active pas le circuit :
  1. Vérifiez que le détecteur de présence est bien sous tension.
  2. Le pilote lumineux reste-t-il allumé après détection d'un mouvement ? Si c'est le cas, révisez les branchements.
  3. Si le pilote lumineux ne s'allume pas après détection d'un mouvement, vérifiez que le mode jour/nuit est configuré correctement.
  4. Vérifiez que le détecteur reçoit la bonne tension (220-240 V-CA)
  • Le détecteur est trop/pas assez sensible :
  1. Vérifiez qu'aucun obstacle entravant la réception du signal ne se trouve devant le détecteur.
  2. Vérifiez que la température ambiante est conforme aux recommandations.
  3. Vérifiez que l'origine du signal de mouvement se trouve dans le champ de détection de l'appareil.
  4. Vérifiez la hauteur d'installation.
  • Le détecteur de présence ne déconnecte pas automatiquement le circuit :
  1. Vérifiez qu'il n'y a pas de mouvement continu, aussi infime soit-il, dans le champ de détection de l'appareil.
  2. Vérifiez que le minuteur n'est pas configuré sur sa valeur maximum (15 minutes).
  3. Vérifiez que la tension alimentant le circuit est inférieure à 10 A.
  4. Vérifiez qu'il n'y a pas de changements brusques de température près du détecteur (climatiseur, radiateur, etc.).

Spécifications techniques

  • Tension d'entrée : 220-240 V-CA
  • Fréquence : 50 Hz
  • Luminosité ambiante (ajustable) < 10-2000 LUX
  • Minuteur après activation : 10 secondes min. (+/- 3 sec.) 15 minutes max. (+/- 3 min.)
  • Angle de détection : 360º
  • Distance de détection : rayon de 1 à 8 mètres, ajustable
  • Système haute fréquence : 5,8 GHz radar CW, bande ISM
  • Puissance de transmission : < 10 mW
  • Hauteur d'installation : 1,5 à 3,5 mètres
  • Consommation électrique : 0,9 W
  • Détection de mouvement : de 0,6 à 1,5 mètre/seconde.

Puissance (W)
1000
Tension nominale (V)
230V-AC
Fréquence (Hz)
50
Plage de détection (m)
1-8
Angle de détection (º)
360
Connectivité
Micro-ondes
Intensité max (A)
10
Classe
2
Emplacement
Saillie
Orientable
Non
Dimensions (mm) Lxlxh
100x70x31
Matériau diffuseur
Plastique
Extérieur
Non
IP
IP20
Plage de tº
-20°C ~ +40°C
Fréquence utilisation
Intensive
Certificats
CE
ROHS
Garantie
Selon garantie légale : 2 ans

Questions / Réponses

Q: Question: Bonsoir,
Est-ce que ce boitier peut-être placé au plafond pour prendre à différents niveau?
Cordialement
R: Response:

Bonjour,


Vous pouvez placer ce détecteur où vous le souhaitez.


Bien cordialement,


L'équipe de Barcelona LED France

Barcelona LED: Julie| le 20 décembre 2022

Q: Question: Bonjour,
Quel est le format de ce boitier ?
Merci
R: Response:

Bonjour,


Les dimensions du boitier sont : 100x70x31mm


Bien cordialement,


L'équipe de Barcelona LED France

Barcelona LED: Julie| le 28 novembre 2021
