Barcelona LED

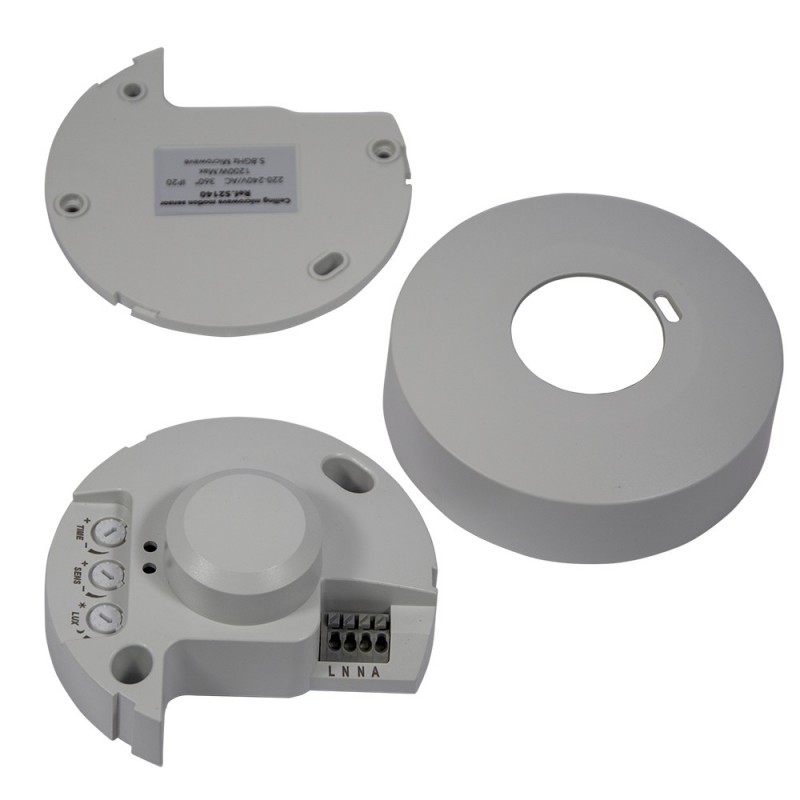

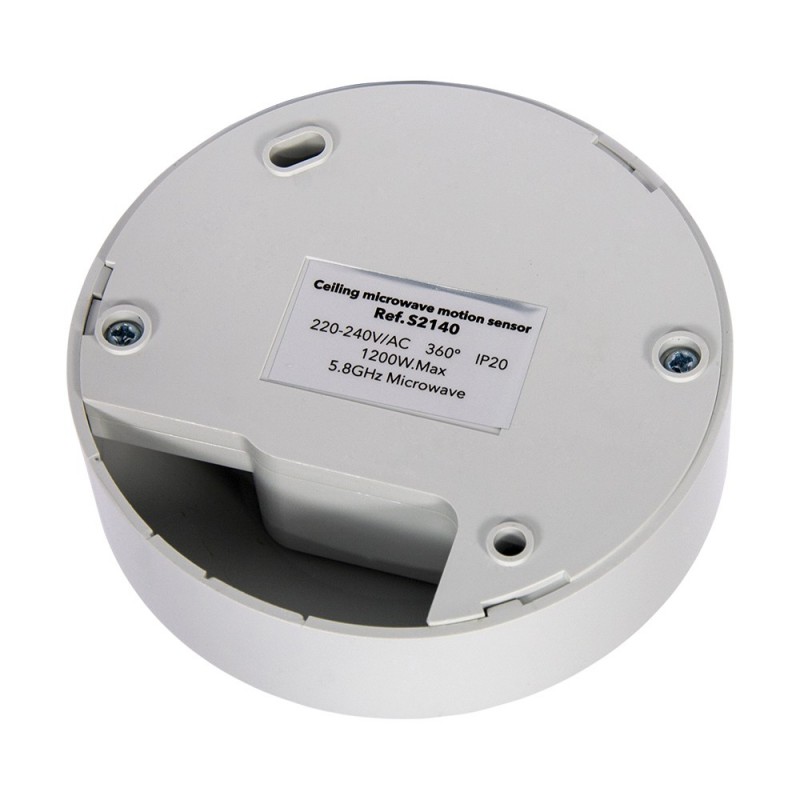

Détecteur de mouvement micro-ondes, saillie IP20

Référence :S2140
potencia.png1200
Voltaje.png230V-AC
frecuencia.png50
ángulo de apertura.png360
dimensiones.pngØ94x42
IP.pngIP20
garantia.pngSelon garantie légale : 2 ans

Capteur de mouvement par micro-ondes à monter en saillie au plafond, offrant un angle de détection de 360º sur un rayon de 3 à 10 mètres. Grâce aux micro-ondes, le système de détection de ce dispositif fonctionne même à travers des portes, des fenêtres, des panneaux de séparation, des verrières ou de fines parois.

  • 230 V
  • IP20
  • 1200 W/5 A max.
  • Micro-ondes
  • 360º
Vous avez dépassé la quantité disponible en stock

Capteur de mouvement micro-ondes en saillie pour plafond IP20 360º

Ce capteur de mouvement par micro-ondes est un interrupteur discret qui ne s'active que lorsqu'il détecte du mouvement, contribuant ainsi à améliorer l'efficacité énergique des installations électriques qu'il équipe. Les capteurs micro-ondes haute fréquence (5,8 GHz) intégrés au circuit de ce dispositif permettent de gérer votre éclairage de manière automatisée.

Pourquoi installer un capteur de mouvement micro-ondes ?

Les capteurs de mouvement par micro-ondes détectent les mouvements même à travers des portes, des fenêtres, des panneaux de séparation, des verrières ou de fines parois. Ils sont indiqués pour les installations couvrant plusieurs espaces de type bureaux cloisonnés, entrepôts industriels, etc.

Installation

  • Couper l'électricité et vérifier que le circuit n'est pas sous tension.
  • Extraire le boîtier frontal en le faisant légèrement pivoter dans le sens inverse des aiguilles d'une montre.
  • Il n'est pas nécessaire de dévisser le boîtier postérieur : les connexions s'effectuent sur le côté de l'appareil.
  • Fixer le dispositif au plafond avec la visserie fournie.

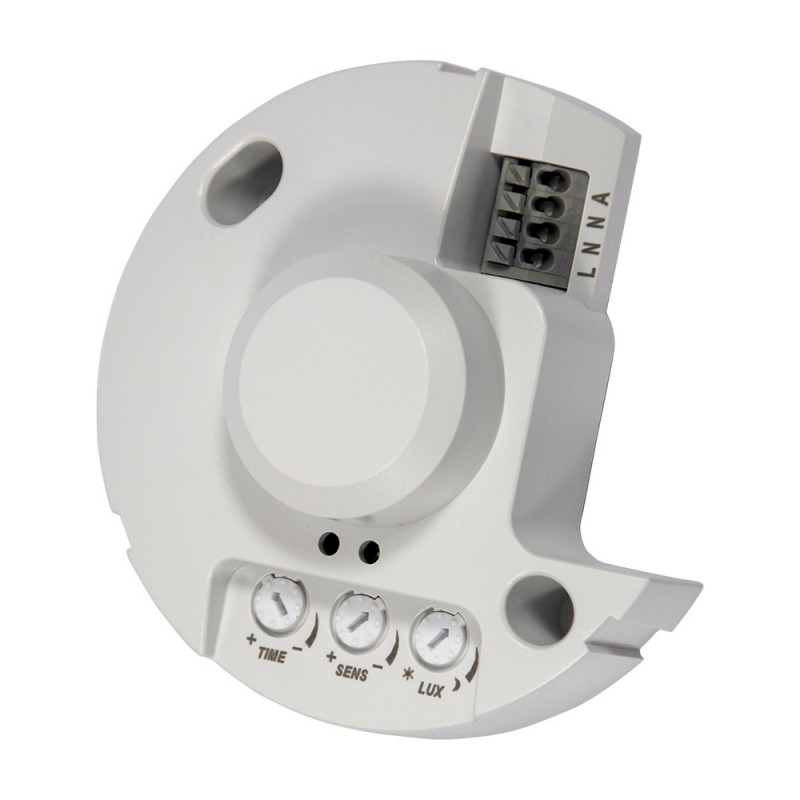

  • Configurer les fonctions TIME (minuteur) LUX (luminosité ambiante) et SENS (distance de détection) selon vos besoins.
  • Connecter le câblage conformément au schéma d'installation.
  • Refermer le boîtier en le faisant pivoter en sens inverse.

câblage capteur de mouvement hyperfréquence   reglage capteur de mouvement micro-ondes

Remarques relatives à l'installation :

  • Nous conseillons de faire installer votre capteur de mouvement par un professionnel.
  • Évitez de placer des objets susceptibles d'entraver la détection à proximité du capteur.
  • Évitez d'installer le capteur dans un endroit soumis à des changements de température rapides (chauffage, climatisation, ventilateur, etc.).
  • Ne pas connecter à une charge supérieure à 5 A / 1200 W.

Le capteur ne réagit pas comme souhaité. Que faire ?

Dans la plupart des cas, il sera nécessaire de revoir et d'ajuster le paramétrage de l'appareil pour garantir un fonctionnement conforme à vos attentes. Nous vous conseillons de vérifier les points suivants :

  • Le capteur n'active pas le circuit :
  1. Vérifiez que le capteur de mouvement est sous tension.
  2. Le voyant lumineux reste-t-il allumé après avoir détecté un mouvement ? Si c'est le cas, vérifiez les branchements.
  3. Si le voyant lumineux ne s'allume pas après avoir détecté un mouvement, assurez-vous de la bonne configuration des modes nuit/jour.
  4. Vérifiez que le capteur reçoit la tension adéquate (220-240 V-CA)
  • Le capteur n'est pas assez sensible :
  1. Vérifiez qu'aucun obstacle n'entrave la réception du signal.
  2. Vérifiez la température de fonctionnement.
  3. Assurez-vous que l'origine du signal de mouvement se trouve dans le champ de détection du capteur.
  4. Vérifiez que le détecteur est installé à une hauteur adéquate.
  • Le capteur ne déconnecte pas automatiquement le circuit :
  1. Assurez-vous qu'il n'existe pas de mouvement continu, même infirme, dans le champ de détection du capteur.
  2. Vérifiez que le minuteur n'est pas réglé sur la durée maximum (15 minutes).
  3. Assurez-vous que le courant du circuit est bien inférieur à  5 A.
  4. Assurez-vous qu'aucun élément entraînant de brusques variations de la température (climatisation, radiateur, etc.) ne se trouve à proximité du capteur.

Spécifications techniques

  • Tension d'entrée : 220-240 V-CA
  • Fréquence : 50 Hz
  • Luminosité ambiante (ajustable) <10-2000 LUX
  • Minuteur : de 10 sec. (+/- 3 sec.) à 10 min. (+/- 3 min.)
  • Charge max. : 1200 W / 5 A
  • Angle de détection : 360º
  • Distance de détection : rayon de 3 à 10 mètres, ajustable.
  • Système haute fréquence : 5,8 GHz radar à onde continue, bande ISM
  • Puissance de transmission : <10 mW
  • Hauteur d'installation recommandée : de 1,5 à 3,5 mètres
  • Consommation électrique : 0,9 W
  • Vitesse de détection : de 0,6 à 1,5 mètres/seconde
S2140

Fiche technique

201· Puissance (W)
1200
202· Tension nominale (V)
230V-AC
203· Fréquence (Hz)
50
209· Plage de détéction (mm)
3-10
210· Angle de détection (º)
360
214· Connectivité
Micro-ondes
217· Intensité max (A)
6
222· Classe
2
305· Emplacement
Saillie
306· Orientable
Non
307· Dimensions (mm) Lxlxh
Ø94x42
311· Matériel diffuseur
Plastique
312· Extérieur
Non
313· IP
IP20
314· Plage de tº
-20°C ~ +40°C
401· Fréquence utilisation
Intensive
403· Classe énergétique
A+
404· Certificats
CE
ROHS
405· Garantie
Selon garantie légale : 2 ans
