Capteur de mouvement infrarouge PIR - 360° - En saillie et encastrable

Détecteur de mouvement PIR en saillie et encastrable

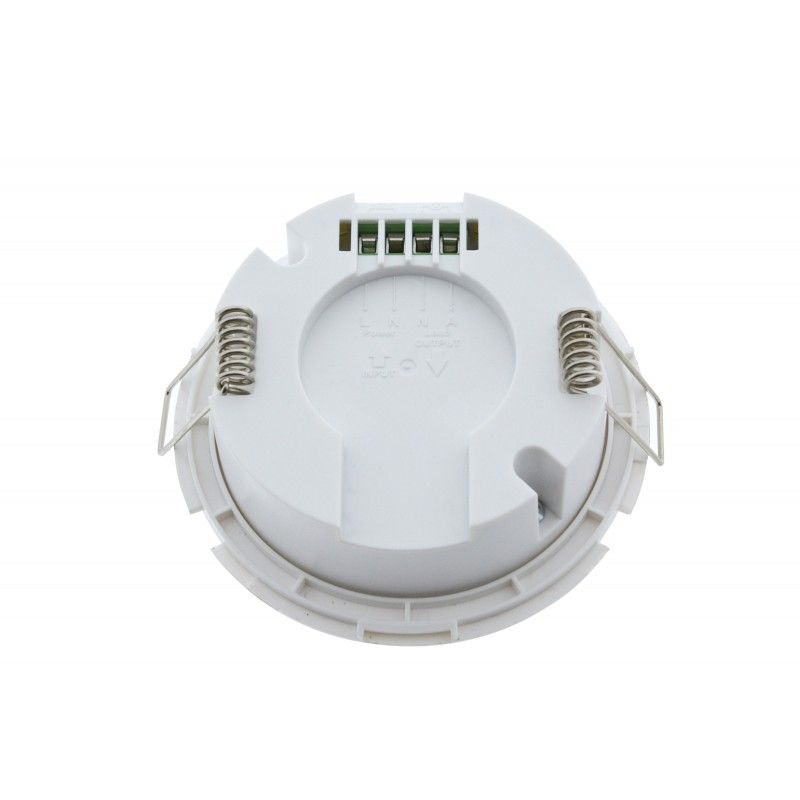

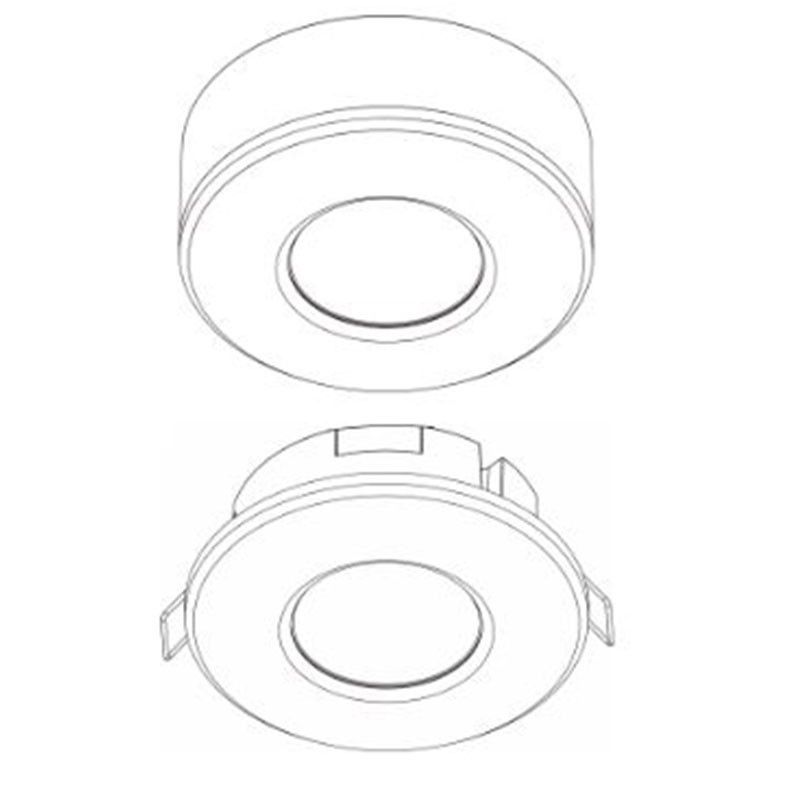

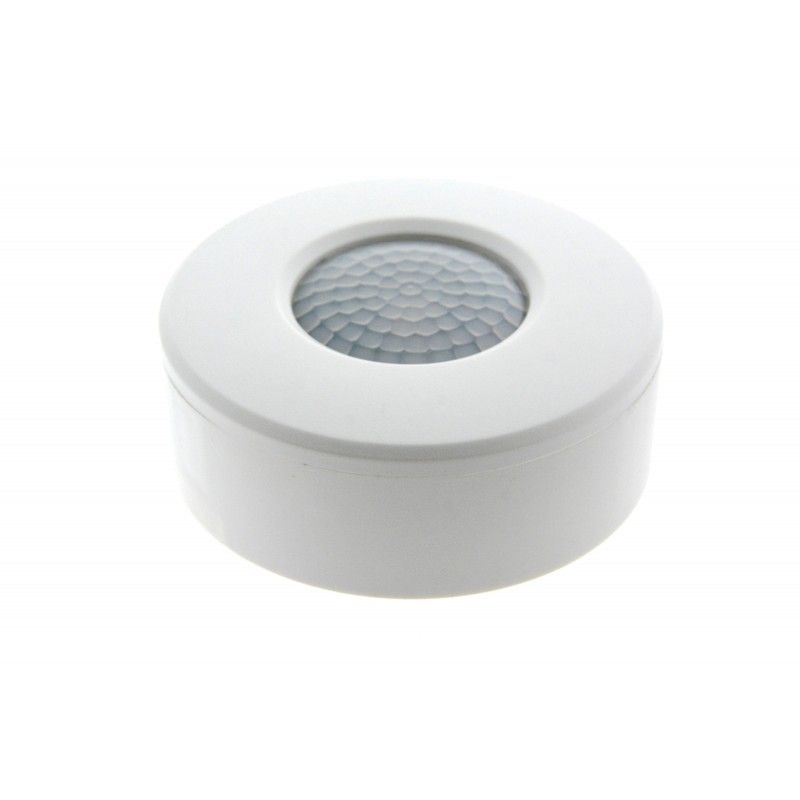

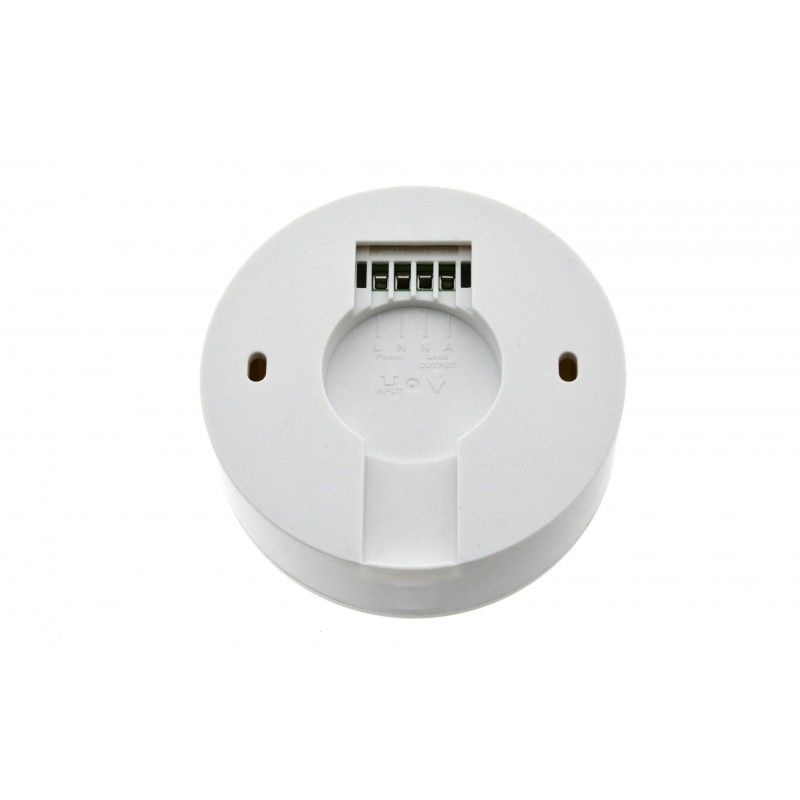

Détecteur de mouvement infrarouge passif (PIR) conçu pour des applications domestiques et industrielles. Il permet l’allumage et l’extinction automatiques des luminaires LED en détectant une présence, optimisant ainsi la consommation d’énergie. Modèle polyvalent, adapté pour une installation en saillie ou encastrée.

Il dispose d’un champ de détection jusqu’à 6 mètres avec une couverture à 360°, et fonctionne en détectant les variations de température infrarouge provoquées par le mouvement des personnes dans sa zone de détection. Il intègre un capteur crépusculaire qui ajuste son fonctionnement en fonction de la lumière ambiante, permettant de choisir entre le mode jour et le mode nuit (réglable entre <10 et 2000 lux). Indice de protection IP20, réservé exclusivement à un usage intérieur.

Fonction automatique jour/nuit

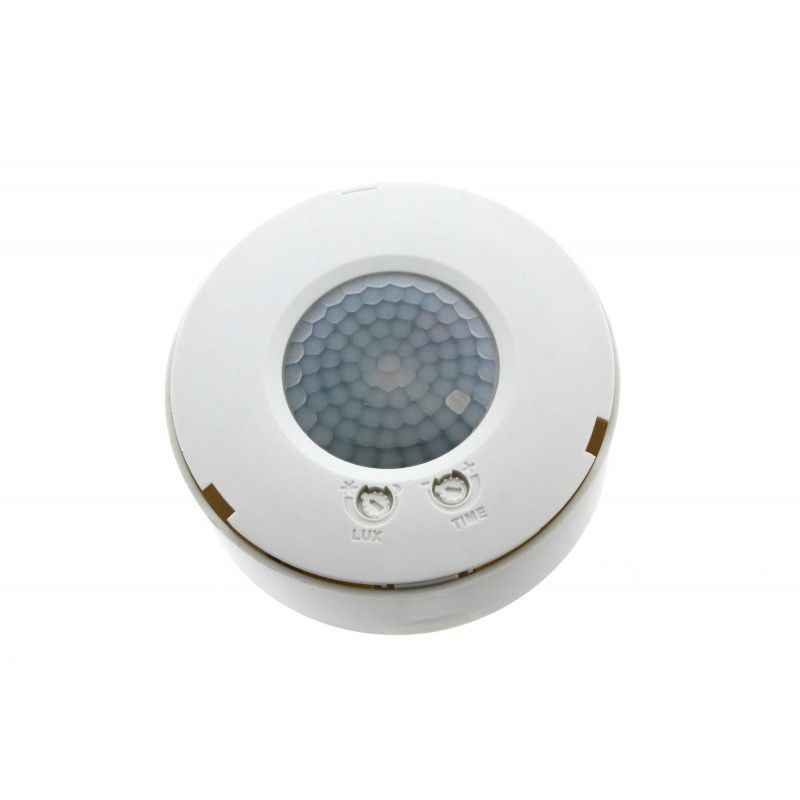

Détecte automatiquement les niveaux de lumière ambiante. Le seuil de détection est réglable à l’aide d’un sélecteur, avec une position “soleil” pour un fonctionnement continu ou “lune” pour une activation uniquement en condition de faible luminosité.

Confort

Installation simple pour un personnel qualifié. Le temps de retard est réglable entre 10 secondes ±3s et 7 minutes ±2min, selon les besoins de l’environnement.

Spécifications techniques

• Source d’alimentation : 220 - 240V/AC
• Angle de détection : 360°
• Fréquence : 50Hz
• Température de fonctionnement : -20°C ~ +40°C
• Lumière ambiante : <10-2000LUX (réglable)
• Humidité de fonctionnement : <93%RH
• Temps de retard : 10s ±3s à 7min ±2min
• Hauteur d’installation : 2,2 - 4m
• Temps maximum : 7min ±2
• Consommation en fonctionnement : <0,9W
• Charge nominale : 400W
• Vitesse de détection : 0,6 ~ 1,5m/s
• Distance de détection : 6m

Installation du capteur

➢ Coupez l’alimentation électrique.

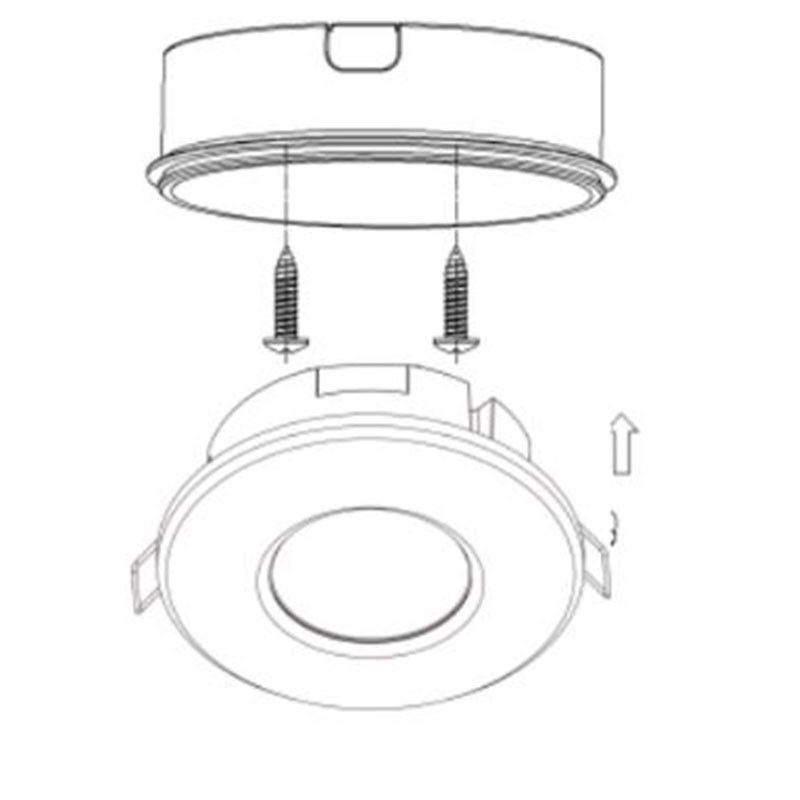

➢ Tournez le support inférieur dans le sens des aiguilles d’une montre pour le retirer. Passez le câble d’alimentation à travers le trou central de la base.
➢ Fixez le support inférieur à l’endroit choisi à l’aide des deux vis.

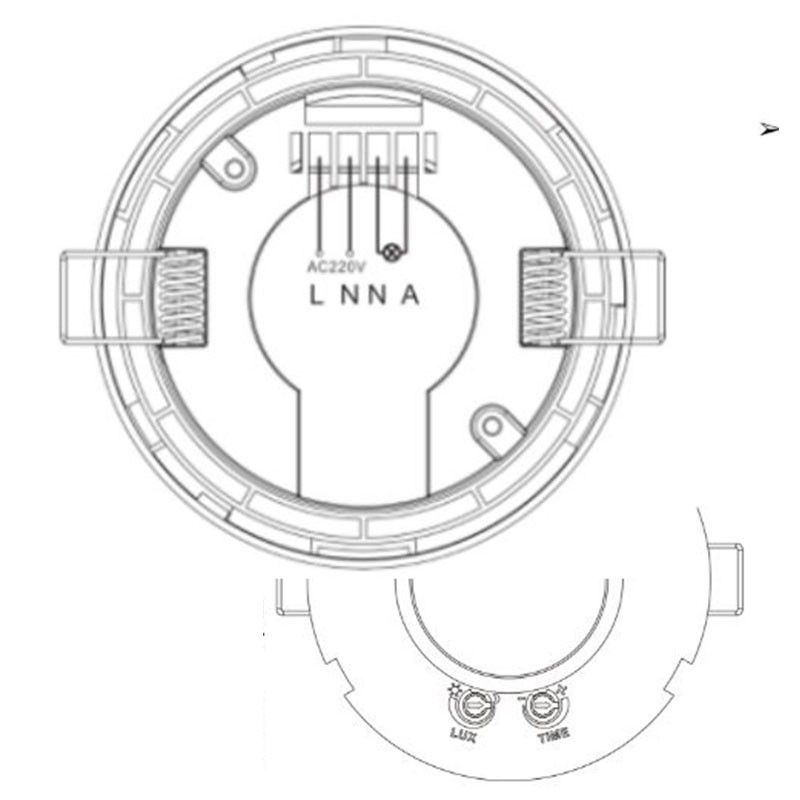

➢ Connectez les câbles du capteur selon le schéma de câblage fourni.
➢ Tournez dans le sens inverse des aiguilles d’une montre pour replacer le support inférieur.
➢ Assurez-vous qu’aucun objet ne bloque le champ de détection du capteur.
➢ Évitez toute installation à proximité de sources de variation de température, telles que les climatiseurs, chauffages, etc.
