Barcelona LED

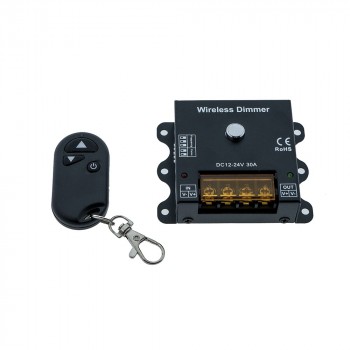

Variateur d'intensité et fréquence PWM sans fil 12V / 24V 30A

Référence :B1623

Variateur d'intensité et régulateur PMW pouvant s'utiliser manuellement (molette de réglage) ou sans fil grâce à sa télécommande. Il permet d'ajuster l'intensité de vos rubans LED unicolores, ampoules à intensité variable et autres luminaires 12/24V. Ce variateur sans fil permet à la fois de régler la fréquence de sortie de votre dispositif LED (de 300Hz à 10KHz) et de choisir le type de courbe de régulation (linéaire ou logarithmique).

Courant de jusqu'à 30A selon la fréquence choisie. Dix niveaux d'intensité.

  • Entrée/Sortie 12/24V
  • 30A max.
  • Unicolore
  • 1 canal
  • IP20
Vous avez dépassé la quantité disponible en stock

Variateur et régulateur de fréquence PWM sans fil 12/24V 30A

Dimmer pour rubans et autres luminaires LED unicolores 12/24V, permettant d'en faire varier la fréquence et la courbe de régulation de manière manuelle ou sans fil (télécommande). Selon le niveau de fréquence choisie (de 300Hz à 10KHz), la charge admise sera plus ou moins importante, 30A au maximum pour la fréquence la plus faible, et 10A au maximum pour la fréquence la plus élevée.

✔ Avantages d'un bon ajustement de la fréquence

Si l’œil humain n'est pas capable de percevoir les clignotements au-delà de 100 hertz, les dispositifs électroniques de type appareils photos, caméras ou téléphones portables enregistrent généralement entre 25 et 60 images par seconde – c'est pourquoi on observe bien souvent un clignotement désagréable lorsque l'on place un point lumineux face caméra. Ajuster la fréquence et la courbe de régulation permet de réduire ces clignotements pour des variations d'intensité plus stables et un meilleure confort visuel.

Caractéristiques techniques du variateur de lumière et de fréquence

  • Température de fonctionnement : -20 à +60ºC
  • Tension d'entrée/de sortie : 12-24 V-CC
  • Sortie : 1 canal
  • Connexion du câblage via domino
  • Dimensions compactes : 81x64x28mm
  • Poids : 116g
  • Consommation statique : <1W
  • Courant de sortie : <30A
  • Fréquence de transmission de la télécommande : 433,92MHz
  • Portée max. de la télécommande : environ 20 mètres

Instructions d'utilisation du variateur d'intensité LED

1.     Sélectionner la fréquence PWM : ajustez les trois broches 1, 2 et 3 à gauche du régulateur

2.     Sélectionner la courbe de régulation : ajustez les deux broches 4 et 5 à droite du régulateur

3.     Connectez les câbles d'entrée et de sortie conformément aux indications (V+/V-), de l'alimentation vers le ruban LED.

4.     Connectez le circuit au courant, le dispositif est aussitôt opérationnel : une simple pression de touche sur la télécommande ou directement sur le régulateur permet de réduire/d'accroître l'intensité lumineuse de votre luminaire LED (10 niveaux d'intensité au total).

5.     Pour allumer/éteindre, il suffit de maintenir le bouton du régulateur appuyé 3 secondes, ou d'appuyer sur la touche POWER de la télécommande.



Aspects techniques à prendre en compte

Lorsque la fréquence PWM est réglée à son niveau minimum de 30A, la température du contrôleur ne dépasse généralement pas les 55ºC. En revanche, il est à noter qu'à haute fréquence (entre 500 et 1000 Hz), le contrôleur peut atteindre des températures de jusqu'a 65ºC.

Ayez à l'esprit que plus la fréquence PWM sélectionnée est importante, plus le courant de sortie sera faible (rapport inversement proportionnel) comme le récapitule le tableau ci-dessous :

Fréq. PWM = 300Hz --> 30A max.

Fréq. PWM = 3KHz --> 20A max.

Fréq. PWM = 5KHz --> 15A max.

Fréq. PWM = 10KHz --> 10A max.



Manuel d'instructions du dimmer (en anglais) :





B1623
P: Bonjour, peut-on changer la télécommande, par une tactile à variation plus progressive comme la D2828 ou une autre?

Peut on envisager de s'en servir comme variateur de vitesse pour un moteur 24V DC aimant permanent de 350w?

Merci.
| 2020-07-14 00:59:44

R:

Bonjour,


Non, il est impossible de faire ce type de changement sur cet article.


De plus, il ne fonctionnera pas comme variateur de vitesse sur le moteur indiqué.


Bien cordialement,


Barcelona LED: Julie

P: Bonjour,
combien de mètre ruban LED blanche le régulateur supporte t'il?
La durée moyenne de l’expédition pour la France?


Merci.
| 2020-05-30 14:13:36

R:




Bonjour,


Merci pour votre message.


Pour répondre précisément à votre question, il faut savoir la tension de fonctionnement (12V ou 24V), la puissance par mètre du ruban. Ce produit supporte 30A, des longueurs importantes peuvent-être installées. Je vous conseille donc d'opter pour du ruban 24V.


N'hésitez pas à nous envoyer plus de précisons pour vous assister dans vos choix.


À bientôt


L'équipe B-LED







Barcelona LED: Mathieu

P: Bonjour, je souhaiterais savoir si ce régulateur permet un effet stroboscopique des ruban LED ou uniquement l'intensité lumineuse ?
Merci
Cordialement
| 2020-02-15 13:35:29

R:

Bonjour,


Ce régulateur de fréquence vous permet de diminuer ou augmenter la fréquence Hertz. C'est à dire : ce que parfois l'oeil humain n'observe pas, un clignotement. Ce régulateur vous permettra au contraire d'obtenir une courbe plus stable et un meilleur confort visuel.


Il n'est donc pas adapté pour créer un effet straboscopique.


Bien cordialement,


L'équipe Barcelona LED France

Barcelona LED: Fanny
