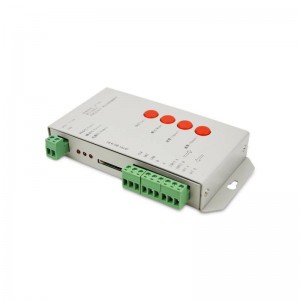

Programmateur Pixel 5-24V avec SDCard 128MB pour ruban LED IC
Contrôleur pour Pixels de Rubans LED IC
Description du système :
- 32-256 Gris, Correction GAMMA pour Software
- Règles et fonctionnement standardisé, système ouvert
- Porte de sortie unique, jusqu'à 2048 unités.
- T-1000S stock jusqu'à 16 programmes pré-enregistrés maximum. Copiez plusieurs fichiers sur la carte SD dans l'ordre souhaité après avoir formaté la carte SD au format "FAT".
- Les programmes devront être intitulés dans l'ordre (Ex. 00_1.led, 01_1.led, 02_1.led.)
- Compatible avec puce simple ou puce à double ligne.
REMARQUE : En utilisant au moins 512 pixels, la vitesse des photogrammes (fps) peut aller jusqu') 30fps. En utilisant plus de 512 pixels la vitesse ralentira automatiquement.

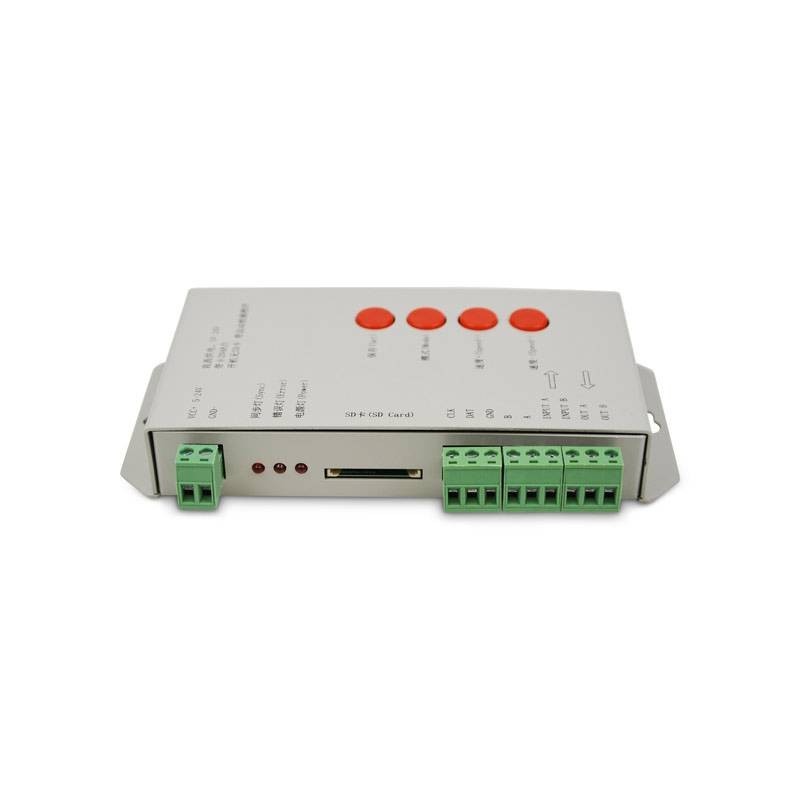

Fonctionnement des boutons :
- SET : Saubegarder la configuration (garder le fichier de configuration actuel et la vitesse de reproduction).
- MODE : Changer de programme.
- SPEED+ : Augmenter la vitesse.
- SPEED - : Diminuer la vitesse.
- Si nous appuyons sur SPEED+ et SPEED- en même temps, le programme reprendra.
Signal TTL (245/SPI) : Signal RS485.

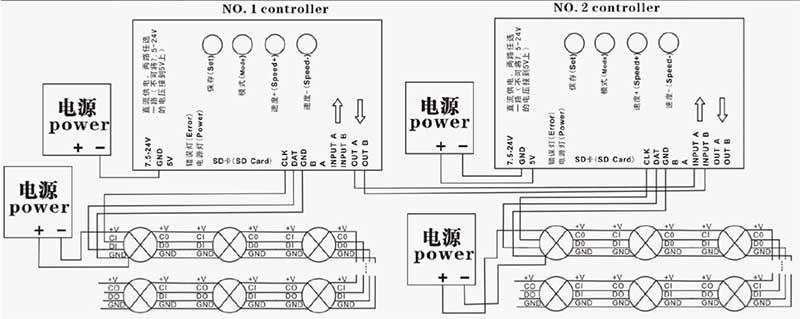

Connexion multiple:
- De nombreux contrôleurs T-1000S peuvent être connectés entre eux en cascade et travailler de manière synchronisée.
- T-1000S, signe TTL (SPI) et port de sortie RS485, permet de contrôler jusqu'à 2048 pixels.
- Lorsque le module de pixels ne représente qu'une partie vous devrez seulement connecter le DAT et le GND du contrôleur. S'il est en deux parties vous devrez connecter le DAT, le CLK et le GND du contrôleur.
- S'il requiert l'utilisation du signal RS485 vous devrez le connecter au contrôleur A avec la LED A (DMX+), le contrôleur B avec le LED B (DMX-).
Nomenclature pour les programmes :
- Nom pour programmes sur contrôleur N°1:
"00_1.led" --------- Programme N°1 pour contrôleur N°1
"01_1.led" --------- Programme N°2 pour contrôleur N°1
"02_1.led" --------- Programme N°3 pour contrôleur N°1
...
"15_1.led ---------- Programme N°15 pour contrôleur N°1
- Nom pour programmes sur contrôleur N°2
"00 2.led" --------- Programme N°1 pour contrôleur N°2
"01 2.led" --------- Programme N°2 pour contrôleur N°2
"02 2.led" --------- Programme N°3 pour contrôleur N°2
"15 2.led" --------- Programme N°15 pour contrôleur N°2

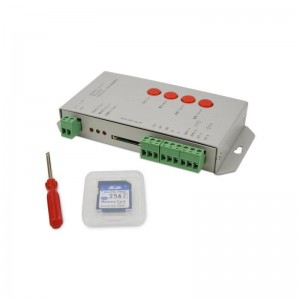

Carte mémoire :
** Avant de manipuler la carte vous devez toujours éteindre le contrôleur, ne pas la retirer si le contrôleur est allumé **
- On recommande l'utilisation de cartes SD ultra-rapides.
- Capacité : 128MB - 2GB
- Format : FAT. (Formater la carte avec ce format est indispensable).
- Extension : *.led
FAQ :
Question 1 : Après l'allumage du contrôleur T-1000s, la LED indiquant ERREUR clignote et il ne se passe rien en sortie.
Réponse 1 : L'indicateur d'ERREUR prévient l'utilisateur que le contrôleur n'arrive pas à interpréter correctement l'information.
Causes possibles :
- Il n'y a pas de carte mémoire SD dans la fente ou elle est mal insérée.
- Les fichiers contenus dans la carte mémoire et dans le contrôleur T-1000S ne sont pas compatibles, ils sont créés sur un software non compatible ou alors le modèle de contrôleur sélectionné n'est pas le bon. Il vous faudra sélectionner le bon modèle puis transférer de nouveau les programmes sur la carte mémoire.
- La carte mémoire SD n'a pas été formatée au bon format FAT avant l'écriture des programmes ou alors elle est défectueuse.
- Les valeurs de tensions ou de courant utilisées pour l'alimentation ne sont pas bonnes.
Question 2 : Le contrôleur T-1000S est allumé, l'indicateur est normal mais je n'ai aucun effet à la sortie.
Réponse 2 : Cela peut être dû à plusieurs raisons.
- Vérifiez la connexion des pixels au contrôleur, toutes les connexions doivent être bonnes (DAT, CLK, GND, etc.)
- Si le signal TTL est reçu, les Pixels et le contrôleur devront être négativement communs (cathode commun). On recommande de connecter les deux GND ensemble.
- Il y a une erreur sur la gravure des programmes.
