Barcelona LED

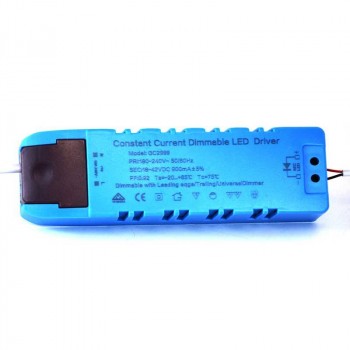

Driver dimmable 230V Triac pour panneaux LED 45W

Référence :B4230-T
potencia.png16-38 max
Voltaje.png180/240V-AC
frecuencia.png50-60
dimensiones.png163x55x31
material.pngPlastique
IP.pngIP20
Vida útil.png25000
garantia.pngSelon garantie légale : 2 ans

Avec le Driver Dimmable Triac, vous pourrez réguler à 230V les Panneaux LED de 45W de notre catalogue. La régulation est un système en plein essor et avec les contròleurs Triac, vous obtiendrez de très bons résultats, avec une régulation douce et précise. Vous pouvez utiliser ce driver avec le régulateur encastrable B604 pour une installation avec câble et si vous préférez une installation par Radio Fréquence, utilisez le Récepteur D2501AC avec une de ses télécommandes RF disponibles.

Vous avez dépassé la quantité disponible en stock

Régulation de Panneau LED à 230V avec le Driver Dimmable TRIAC

Si vous avez besoin de réaliser une installation avec des panneaux LED régulables, deux options s'offrent à vous: les installer à 230V avec ce driver TRIAC ou vous pouvez les installer à 0-10V avec le driver de cette même tension disponible dans notre catalogue d'éclairage LED, vous pourrez le trouver en cliquant ici.

Nous allons maintenant nous centrer sur le cas précédent, réguler des panneaux à 230V.

Nous avons deux options d'installation:

1) Utilisation d'un régulateur encastrable par câble comme l'est le B604 et passer le câble par des moulures, goulottes ou plinthes, en le connectant au driver du panneau, et en suivant la connexion comme sur le shéma ci-dessous. Ce régulateur possède une capacité jusqu'à 150W, en choisissant cette option, vous pourrez connecter jusqu'à 3 panneaux LED de 45W.

schéma connexion driver dimmable 230v triac

2) Si vous souhaitez réaliser une installation par Radio Fréquence, celle-ci doit se réaliser avec le Récepteur Triac Dimmable 100-240V RF puis il suffit de le synchroniser avec un des contrôleurs compatibles disponibles. Nous disposons de 4 modèles différents: le D2828, le D2805R, le D2801K1 et le D2801K2. Ci-dessous, voici le schéma à suivre pour une bonne installation. Avec le récepteur Triac RF, vous pouvez installer jusqu'à 10 panneaux LED de 45W, 5 pour chaque sortie.

montage driver dimmable triac panneaux led

B4230-T
2018-06-02

Fiche technique

201· Puissance (W)
16-38 max
202· Tension nominale (V)
180/240V-AC
203· Fréquence (Hz)
50-60
204· Facteur de puissance (φ)
0.92
208· Capteur
Non
211· Type de contrôle
TRIAC
213· Tension de sortie (V)
18/42V-DC
214· Connectivité
Filaire
215· Nombre de canal
1
217· Intensité max (A)
0,9A
307· Dimensions (mm) Lxlxh
163x55x31
310· Matériel
Plastique
312· Extérieur
Non
313· IP
IP20
314· Plage de tº
-20 ~ +65°C
401· Fréquence utilisation
Intensive
402· Durée de vie (h)
25000
403· Classe énergétique
A+
404· Certificats
CE
ROHS
405· Garantie
Selon garantie légale : 2 ans
